Output Capacity: | 100/110kVA | Output Power: | 1380/1500kW |
---|---|---|---|
Genset Type: | Hidier | Engine: | Perkins |
Frequency: | 50Hz / 60Hz | Cooling Type: | water cooled |
Điểm nổi bật: | Perkins Diesel Generator Set,Perkins Diesel máy phát điện |

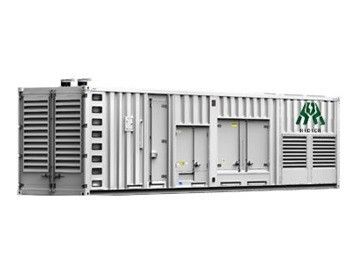

4-Stroke 1500KW Perkins Diesel máy phát điện tự động Với Control Panel
HDP Dòng HDP1380 / HDP1500S |
Mô hình | Công suất dự phòng | Công suất | Động cơ | máy phát điện | Bảng điều khiển | |||
KVA | KW | KVA | KW | Stamford | Hidier (Tùy chọn) | Mô hình | ||
HDP1500 / S | 1881 | 1505 | 1710 | 1380 | 4012-46TWG3A | PI734E | HD1400 | MRS10 |
Spec # 1.1 Tính năng | |
1 | Hệ thống kích từ: tự kích thích (AREP và PMG là tùy chọn) |
2 | ATS (công tắc chuyển tự động) đựng |
3 | công tắc cách ly pin có thể khóa |
4 | tấm kẽm mạ không gỉ có khả năng chống ăn mòn mạnh |
5 | rung, giữa động cơ / điện và khung cơ sở |
6 | thiết kế hệ thống dây tích hợp |
7 | bình nhiên liệu cơ sở cho ít nhất 8 giờ chạy |
số 8 | Được trang bị với một bộ giảm thanh công nghiệp |
9 | 50 ℃ tản nhiệt |
10 | nâng và cơ sở khung thép hàng đầu với lỗ xe nâng |
11 | Thoát nước cho bể nhiên liệu |
12 | Toàn bộ các chức năng bảo vệ và nhãn an toàn |
13 | IP54 (bộ cách âm), IP56 (hệ thống điều khiển) |
14 | Nước áo khoác gia nhiệt, lò dầu có sẵn. |
15 | Đôi không khí sạch hơn, phụ tùng thay thế, công cụ đặc biệt có sẵn. |
16 | Tuỳ chỉnh làm là chấp nhận được |
Xếp hạng và Hiệu suất dữ liệu | |||
Động cơ Nhãn hiệu & Model: | Perkins 4102TWG3A | ||
Alternator Nhãn hiệu & Model: | Stamford I734E | ||
Hệ thống điều khiển: | COMAP InteliLite®MRS10 | ||
Độ ồn @ 7m: | 70,9-75,8 | ||
Tần số & Giai đoạn: | 50Hz & 3 Pha | ||
Tốc độ động cơ: RPM | 1500 | ||
Loại cấu trúc: | HDP1500 | ||
HDP1500S | |||
Fuel Tank Capacity: L | HDP1500 | / | |
HDP1500S | / | ||
Tiêu thụ nhiên liệu: l / giờ (100% tải) | nguyên tố | 281 | |
Đứng gần | 315 |
Máy phát điện | Chiều dài (L) | Chiều rộng (W) | Chiều cao (H) | kg Trọng lượng Net |
Mô hình | mm | mm | mm | |
HDP1500 | 5300 | 2200 | 2400 | 10600 |
HDP1500S | 12200 | 2400 | 3200 | 20200 |
Spec # 1.2 container tính | ||||
Máy phát điện mẫu | : 20'GP chiếc | 40'GP chiếc | 40'HQ chiếc | hiệu quả |
HDP1500 | N / A | N / A | N / A | N / A |
HDP1500S | N / A | N / A | N / A | N / A |
Spec # 2 động cơ Perkins 4102-46TEG3A |
|
Spec # Động cơ 2,2 Output | |||||||
Tốc độ rpm | Run Loại | Sản lượng tiêu biểu (Net) | động cơ điện | ||||
Tổng | Mạng lưới | ||||||
kVA | kW | kWm | hp | kWm | hp | ||
1500 | nguyên tố | 1710 | 1380 | 1500 | 2012 | 1440 | 1931 |
Đứng gần | 1880 | 1505 | 1643 | 2203 | 1583 | 2123 | |
1800 | nguyên tố | 1710 | 1380 | 1500 | 2012 | 1440 | 1931 |
Đứng gần | 1880 | 1505 | 1643 | 2203 | 1583 | 2123 |
* Tiêu đề để phù hợp với tiêu chuẩn ASTM D6751 và EN14214.
Việc xếp hạng trên đại diện cho khả năng hiệu suất động cơ với các điều kiện quy định trong ISO 8528/1, ISO 3046/1: 1986, BS 5514/1. Giảm tải có thể được yêu cầu cho các điều kiện bên ngoài này; tham khảo ý kiến Perkins Engines Company Limited. Quyền hạn Generator là điển hình và được dựa trên hiệu quả phát điện điển hình và một số công suất (cos θ) là 0,8.
Đặc điểm kỹ thuật nhiên liệu: BS 2869: Part 2 1998 Lớp A2 hoặc ASTM D975 D2.
Định nghĩa Đánh giá:
Công suất: Năng lượng có sẵn với tải biến thiên thay cho một mạng lưới điện chính. Quá tải là 10% được cho phép trong 1 giờ trong mọi hoạt động 12 giờ.
Chế độ chờ (tối đa): Power sẵn tại tải biến trong các trường hợp mất mạng điện chính. Không quá tải được cho phép.
Spec # 2.3 Hệ thống nhiên liệu | |||||
Loại tiêm | Thẳng thắn | ||||
bơm phun nhiên liệu | đơn vị phun kết hợp | ||||
áp suất phun nhiên liệu mở | 234 thanh | ||||
Giao hàng / giờ tại 1500 rpm | 1380 lít | ||||
thống đốc điện (tùy chọn) | Nhiệt giữ lại trong nhiên liệu cho xe tăng .. | ||||
Bơm nâng nhiên liệu | |||||
Nhiên liệu áp lực bơm thang máy | 300 kPa | ||||
đầu hút tối đa | 2,5 m | ||||
chịu áp lực tối đa | xem Hướng dẫn cài đặt | ||||
khoảng cách giữa các bộ lọc nhiên liệu | 10 micron | ||||
loại đốc | .Electronic | ||||
Mô-men xoắn tại đầu ra thống đốc | 1,631 kgm | ||||
đặc điểm kỹ thuật nhiên liệu | |||||
Quốc lộ Hoa Kỳ Fed Tắt - EPA2D 89,330-96 | |||||
Châu Âu Tắt lộ - CEC RF-06-99 | |||||
Sự tiêu thụ xăng dầu | |||||
Tốc độ động cơ | g / kWh | Lít / giờ | |||
1500 | 1800 | 1500 | 1800 | ||
Tại điện dự phòng Max | 215 | - | 490 | - | |
Tại giá Thủ tướng Chính điện | 210 | - | 436 | - | |
75% công suất liên tục | 202 | - | 315 | - | |
50% công suất liên tục | 202 | - | 210 | - |
Spec # 2.4 Hệ thống làm lạnh | |||
Tổng công suất làm mát | |||
động cơ chỉ | 73 lít | ||
Electropak (động cơ và bộ tản nhiệt): | |||
-khí hậu ôn hòa | 207 lít | ||
-nhiệt đới | 210 lít | ||
phạm vi hoạt động điều chỉnh nhiệt | 71-85 ° C | ||
Nước làm mát nhiệt độ shutdown | 101 ° C tăng | ||
Nước làm mát nóng ngâm | 4 kW mỗi | ||
Radiator | |||
diện tích mặt tản nhiệt | 3,46 m² | ||
Vật liệu và số lượng hàng: | |||
không khí -charge và áo nước | đồng, 4 hàng | ||
Vây mỗi inch và vật liệu: | |||
không khí -charge và áo nước | đồng thau, 12 hàng | ||
Dữ liệu làm mát áo nước | |||
dòng chảy -coolant ôn đới và nhiệt đới | 1020 lít / phút | ||
nhiệt độ thoát -coolant (tối đa). | 98 ° C | ||
Nhiệt độ đầu vào -coolant (min) | kiểm soát nhiệt | ||
Max cho phép kháng hệ thống bên ngoài | kPa | ||
phạm vi hoạt động điều chỉnh nhiệt | 82-93 ° C | ||
Max. chịu áp lực tĩnh trên máy bơm | 30,4 kPa | ||
Đề nghị làm mát | 50% chống đóng băng / 50% nước. Để biết chi tiết đầy đủ về thông số kỹ thuật chất lỏng làm nguội đề nghị, tham khảo Vận hành và Bảo dưỡng tay cho mô hình động cơ này. | ||
phụ cấp Duct | |||
hạn chế tối đa thêm (phụ cấp ống) để làm mát luồng không khí và luồng không khí tối thiểu kết quả | |||
giải phóng mặt bằng xung quanh 50% Glycol | Duct trợ cấp Pa | m³ / giây | |
N / A | N / A | N / A | |
N / A | N / A | N / A |
# 2.5 Hệ thống cảm ứng Spec | |
thời điểm uốn tĩnh tối đa ở mặt sau của khối | 1400 Nm |
Hạn chế tối đa lượng không khí | |
lọc -clean. | 2 kPa |
lọc -dirty | 4 kPa |
loại bộ lọc, điều hoà | dòng trục vừa làm nhiệm vụ |
# 2.6 Hệ thống điện Spec | |||||||
kiểu | trở cách điện | ||||||
máy phát điện | 24 volt với điều không thể thiếu | ||||||
động cơ khởi động | 24 volt | ||||||
điện động cơ khởi động | 16,4 kW | ||||||
Số răng trên bánh đà | 159 | ||||||
Số răng trên động cơ khởi động .. | 12 | ||||||
tốc độ cranking tối thiểu (0 ° C) | 120 rpm | ||||||
Lạnh bắt đầu khuyến nghị | |||||||
tốc độ động cơ cranking tối thiểu trên TDC | 120 vòng / phút | ||||||
tối thiểu bắt đầu từ nhiệt độ | lớp của động cơ bôi trơn dầu | thông số kỹ thuật pin | |||||
° C | BS3911 Lạnh khởi đầu amps | SAEJ537 Lạnh cranking amps | Con số của pin cần | Thương mại số ref | |||
0 | 20W | 540 | 740 | 1 | 647 | ||
-15 | 10W | 540 | 740 | 1 | 647 | ||
-20 | 5W | 600 | 780 | 1 | 655 |
Spec # 2.7 Hệ thống thông gió | |
kích thước xả ra (nội bộ) | 2 x 254 mm bích Bảng D |
áp lực trở lại cho toàn bộ hệ thống | 5 kPa |
Khí thải phát biểu: Động cơ tốc độ cố định để sử dụng trong các ứng dụng công nghiệp, IOPU và ElectropaK: chứng chống lại các yêu cầu của EU Stage IIIA (Chỉ thị 97/68 / EC, như sửa đổi cuối cùng, cho các ứng dụng điện thoại di động).
Spec # 2.8 Bôi trơn hệ thống | ||
Dung tích dầu bôi trơn | ||
công suất hệ thống -Tổng | 177 lít | |
tối đa -sump | 157,5 lít | |
nhiệt độ -oil ở điều kiện hoạt động bình thường để vòng 105 ° C | ||
Áp suất dầu bôi trơn | ||
-Tại tốc độ định mức | 400 kPa | |
-minimum tại 80 ° C | 340 kPa | |
giá trị cứu trợ -oil mở | 400 kPa | |
khoảng cách giữa các bộ lọc -oil | 20 micron | |
tốc độ bơm -oil | 2100 vòng / phút | |
Góc độ hoạt động bình thường | ||
Trước và sau ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. . .... ..... 5 ° Side nghiêng .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... .... .. ... ... ... ... ... 10 ° |
Spec # 3 Alternator StamfordUCI224G |
HỆ THỐNG ĐIỀU KHIỂN | Riêng biệt vui mừng bởi PMG | |||||||
AVR | MX341 | MX321 | ||||||
ĐIỀU CHỈNH ĐIỆN ÁP | ± 1% | ± 0,5% | Với 4% ENGINE CHỈNH | |||||
Duy trì NGẮN MẠCH | THAM CHIẾU TỚI CURVES sụt NGẮN MẠCH | |||||||
HỆ THỐNG CÁCH | CLASS H | |||||||
SỰ BẢO VỆ | IP23 | |||||||
RATED Power Factor | 0.8 | |||||||
cuộn dây stato | LAP TẦNG DOUBLE | |||||||
WINDING PITCH | HAI PHAÀN BA | |||||||
WINDING Tìm nhu cầu | 6 | |||||||
Điện trở stato CHỦ | 0,00093 Ohms MỖI GIAI ĐOẠN AT 22 ° C STAR LIÊN | |||||||
KHÁNG Rotor CHỦ | 2.17 Ohms tại 22 ° C | |||||||
EXCITER stator KHÁNG | 17,5 Ohms tại 22 ° C | |||||||
EXCITER Rotor KHÁNG | 0.063 Ohms MỖI GIAI ĐOẠN AT 22 ° C | |||||||
RFI đàn áp | BS EN 61000-6-2 & BS EN 61000-6-4, VDE 0875G, VDE 0875N. tham khảo nhà máy cho người khác | |||||||
dạng sóng Méo | KHÔNG TẢI <1,5% KHÔNG bóp méo CÂN LINEAR TẢI <5,0% | |||||||
TỐI ĐA overspeed | 2250 Rev / Min | |||||||
MANG Ổ END | TRÁI BÓNG. 6228 C3 | |||||||
MANG NON-DRIVE END | TRÁI BÓNG. 6319 C3 | |||||||
1 BEARING | 2 BEARING | |||||||
TRỌNG LƯỢNG COMP. MÁY PHÁT ĐIỆN | 3556 kg | 3506 kg | ||||||
Trọng lượng vết thương stator | 1747 kg | 1747 kg | ||||||
Trọng lượng vết thương Rotor | 1494 kg | 1432 kg | ||||||
WR² quán tính | 45,49 kgm2 | 44,4891 kgm2 | ||||||
TRỌNG LƯỢNG VẬN trong một thùng | 3629kg | 3575kg | ||||||
ĐÓNG THÙNG SIZE | 216 x 105 x 154 (cm) | 216 x 105 x 154 (cm) | ||||||
50 Hz | 60 Hz | |||||||
ĐIỆN THOẠI NHIỄU | THF <2% | TIF <50 | ||||||
máy làm lạnh không khí | 2.69 m³ / s 5700 cfm | 3,45 m³ / sec 7300 cfm | ||||||
ÁP STAR | 380/220 | 400/231 | 415/240 | 440/254 | 416/240 | 440/254 | 460/266 | 480/277 |
kVA XẾP HẠNG CƠ SỞ CHO GIÁ TRỊ kháng | 1845 | 1900 | 1900 | 1865 | 2070 | 2210 | 2255 | 2300 |
Xd DIR. AXIS đồng bộ | 3.18 | 2.96 | 2.75 | 2.40 | 3,84 | 3.67 | 3.42 | 3.21 |
X đó DIR. AXIS thoáng | 0.19 | 0.18 | 0.17 | 0.15 | 0,23 | 0.22 | 0.21 | 0.19 |
X''d DIR. AXIS SUBTRANSIENT | 0.14 | 0.13 | 0.12 | 0.11 | 0.17 | 0.16 | 0.15 | 0.14 |
Xq QUAD. AXIS kháng | 2.04 | 1.90 | 1,76 | 1,54 | 2.47 | 2,36 | 2.20 | 2.06 |
X''q QUAD. AXIS SUBTRANSIENT | 0,29 | 0.27 | 0.25 | 0.22 | 0.35 | 0.33 | 0,31 | 0,29 |
XL rò rỉ điện kháng | 0.04 | 0.03 | 0.03 | 0.03 | 0.04 | 0.04 | 0.04 | 0.04 |
X2 SEQUENCE ÂM | 0.20 | 0.19 | 0.17 | 0.15 | 0.24 | 0,23 | 0.22 | 0.20 |
X0 ZERO SEQUENCE | 0.02 | 0.02 | 0.02 | 0.02 | 0.03 | 0.03 | 0.03 | 0.03 |
REACTANCES đang bão hòa GIÁ TRỊ LÀ MỖI ĐƠN VỊ AT XẾP HẠNG VÀ ÁP NÊU | ||||||||
T'd thoáng LÚC CONST. | 0.149s | |||||||
T''d SUB-TRANSTIME CONST. | 0.02s | |||||||
T'do OC LĨNH VỰC THỜI GIAN CONST. | 2.46s | |||||||
Ta armature LÚC CONST. | 0.02s | |||||||
TỶ LỆ CIRCUIT NGẮN | 1 / XD |
Spec # 4 Hệ thống điều khiển COMAP MRS10 InteliLite® |
Spec # 4.1 Tính năng | |
1 | Tự động hoặc bằng tay khởi động / dừng các gen-set |
2 | Đẩy nút điều khiển đơn giản, kiểm tra đèn |
3 | công tắc cách ly pin có thể khóa |
4 | Graphic back-lit màn hình LCD 128 x 64 pixel |
5 | 2 chỉ số LED |
6 | thiết kế hệ thống dây tích hợp |
7 | Các thông số điều chỉnh thông qua bàn phím hoặc PC |
số 8 | đo máy phát điện (50/60 Hz): U1-U3, I1-I3, Hz, kW, kVAr, kVArh, kWh |
9 | bảo vệ lựa chọn báo động / tắt máy |
10 | 3 bảo vệ máy phát điện giai đoạn - Quá mức / dưới điện áp - Quá mức / dưới tần số - Hiện tại / điện áp không đối xứng - Quá dòng / quá tải |
11 | áp lực tương tự dầu, nước, nhiệt độ, mức nhiên liệu, pin, điện áp, tốc độ động cơ (pick-up) |
12 | đầu vào lập trình cấu hình và kết quả đầu ra |
13 | Khởi động và chức năng làm mát |
14 | giao diện RS232 (AT-LINK CONV cáp là cần thiết cho IL-MRS 10) |
15 | Kích thước 180 × 120 mm (mặt trước) |
16 | Sealed theo chuẩn IP65 |
17 | Tuỳ chỉnh làm là chấp nhận được |
Spec # 4.2 Chức năng | |
đầu vào nhị phân / oupputs | 6/6 |
đầu vào analog | 3 |
Nhặt lên | - |
chức năng AMF | - |
cấu hình đầu vào | ● |
cấu hình đầu ra | ● |
Gen./Mains đo điện áp | 3ph / - |
đo lường hiện tại | 3 pha |
KW / đo KWH | ● / - |
GCB / Kiểm soát thông tin phản hồi MCB | |
đơn vị khuyến nông (periph) | - |
giao diện truyền thông | rS232 |
hỗ trợ modem | - |
Pin sạc mạch phát điện | ● |
Spec # 5 Tùy chọn | ||
Hạng mục | Tùy chọn | Lựa chọn |
Động cơ | Jacket nước gia nhiệt | |
dầu gia nhiệt | ||
máy phát điện | Winding Nhiệt độ cụ đo lường | |
phát điện gia nhiệt | ||
PMG | ||
Chống ẩm và điều trị chống ăn mòn | ||
nóng chống ngưng tụ | ||
Máy phát điện | Công cụ với máy | STND |
Hệ thống nhiên liệu | báo mức nhiên liệu thấp | |
Hệ thống nạp nhiên liệu tự động | ||
Nhiên liệu T-van | ||
Bao vây | Loại máy | |
Im lặng / Loại tĩnh lặng | ||
Loại Trailer | ||
Canopy / Enclosure Loại | ||
sys bôi trơn | Dầu với máy | |
Exhaust Sys. | Ban bảo vệ từ sự nóng bỏng | |
Cooling Sys. | bảo vệ nhiệt phía trước | |
Nước làm mát (-30 ° C) | ||
Hệ thống điều khiển | Hệ thống điều khiển từ xa | |
Hệ thống điều khiển ATS | ||
Hệ thống Đồng bộ hóa tự động | ||
Generator Set Output Nội | ||
Bảng điều khiển | Séc · COMAP | STND |
Trung Quốc · Hidier | ||
Đan Mạch · Deif | ||
Anh · DEEPSEA | ||
voltages | 415 / 240V | |
400 / 230V | ||
380 / 220V | ||
220 / 127V | ||
200-115V |
Người liên hệ: Mr. zhang
Tel: 1881089090
