AAC rót Mixer Trạm Trộn Bê tông Đối với Khối Making Machine

AAC rót trộn Trạm Trộn Bê tông / AAC Block Making Machine / AAC Khối

đổ trộn

1. Chức năng:

Các máy trộn đổ (xem bản vẽ kèm theo) là một máy trộn cố định trên đầu của khuôn khối có chức năng là để pha trộn các nguyên liệu kỹ lưỡng trước khi đổ để họ có thể được làm thành các khối bê tông khí chưng nồi hấp.

2. thông số kỹ thuật chính

a) kích thước tổng thể tối đa:
2200 mm (dài) x 2.200 mm (rộng) x 3406 mm (chiều cao) (đổ cánh tay loại trừ)
b) Khối lượng: 2927,6 kg
c) Động cơ:
Loại: Y225M-8
Công suất: 22 kW
Tốc độ: 730 rpm
d) Số lượng xi lanh: V = 4 m3
e) Chế độ trộn: loại xoắn ốc
f) Pha trộn tốc độ: 451 rpm
g) khí nén van bướm: D671J-10-200

3. cấu trúc

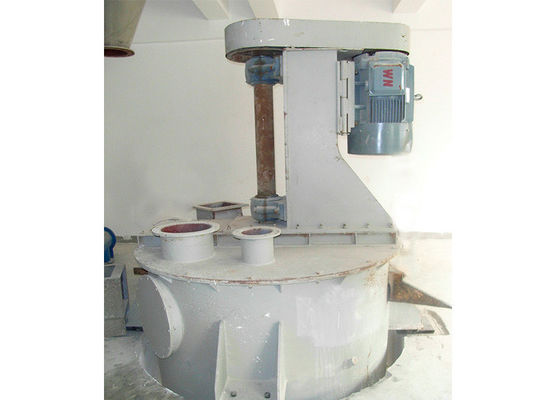

Các máy trộn đổ bao gồm hai đơn vị: trộn xi lanh và đổ cánh tay.
a) Các xi lanh trộn là hình trụ trong hình dạng. Nó được tạo thành từ các thành phần sau: động cơ điện, trộn trục, trộn lưỡi dao và ống dẫn dòng.
b) Các tay rót có một cấu trúc cứng nhắc (hoặc linh hoạt). Các cổng sạc của cánh tay rót cứng nhắc có dạng của hai cánh tay và sạc được điều khiển bởi một van bướm khí nén.

4. hoạt động

a) Các máy trộn đổ hoạt động trên nguyên tắc phân loại trộn. Trộn của nó là nhanh chóng và thậm chí cả. Nó được thúc đẩy bởi một động cơ, mà quay theo chiều kim đồng hồ, lái xe trục trộn và lưỡi trộn vào vòng xoay. Vì vậy, các tài liệu sẽ được giảm lên xuống trong xi lanh và ống dẫn dòng. Do đó mục đích của trộn và phân là đạt được.

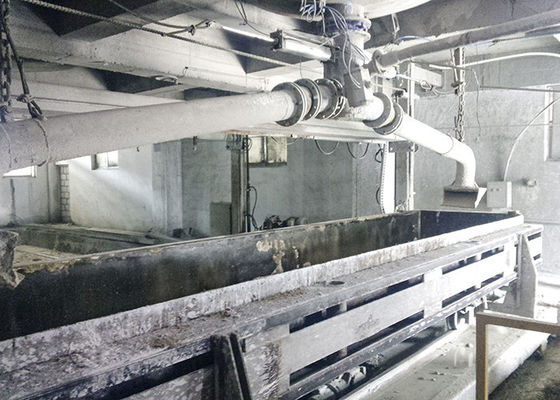

b) Các tay đổ được lắp trên đầu của khuôn. Khi vật liệu được trộn lẫn đến mức chấp nhận được, van bướm sẽ được mở ra để các vật liệu được đưa vào cánh tay đổ và đổ vào khuôn khối.

5. hội:

a) Đặt trụ trộn levelly trên nền tảng chuẩn bị và đặt một miếng cao su giữa các bề mặt tiếp xúc.
b) Sửa chữa các cánh tay đổ dưới cổng sạc của xi lanh pha trộn. Van bướm khí nén nên được lắp ráp ở giữa. Các hướng đổ, được xác định bởi yêu cầu về công nghệ, nên được điều chỉnh trên trang web.

6. Thử chạy và điều chỉnh

a) Các bộ phận sau đây cần được điều chỉnh sau khi lắp ráp hoàn tất.
tôi. Các vành đai cao su của động cơ nên được kéo dài chặt chẽ.
ii.The tuyến bìa của trục trộn nên được thắt chặt để một niêm phong hoàn hảo của những chất dẻo được hình thành.
iii.The cánh tay đổ nên được sắp xếp theo yêu cầu công nghệ. Các cổng đổ nên được điều chỉnh.
b) Thử nghiệm chạy
tôi. Các động cơ nên xoay bình thường theo hướng chiều kim đồng hồ.
ii. Các xi lanh trộn nên làm việc ổn định.
iii. Trục trộn nên xoay tự do mà không gây nhiễu hoặc tiếng ồn bất thường.
iv. Van bướm khí nén nên rất nhạy cảm trong việc mở và đóng cửa.
v.Adjust một khoảng cách thích hợp giữa các ống dẫn dòng và mặt dưới của máy trộn đổ (khoảng cách thông thường là giữa 12cm ~ 18cm).

7. Bảo trì

a) chăm sóc hàng ngày:
Việc trộn xi lanh, trộn trục và đổ cánh tay nên được làm sạch một lần một tuần. Trước khi vệ sinh, nắp tuyến của trục trộn nên được thắt chặt để một niêm phong hoàn hảo của những chất dẻo được hình thành. Tất cả các vòng bi nên được lấp đầy và cần được tái điền mỗi sáu tháng.
b) Bảo dưỡng:
Các cổng đổ, van bướm khí nén, dấu của các đường ống dẫn nên được đưa xuống và làm sạch một lần một tháng. Đóng gói của trục trộn và các bộ phận mặc nên được thay thế.

8. An toàn:

a) Không cho phép bất cứ ai để đứng trên đỉnh của các xi lanh trộn và trong vùng lân cận của cánh tay đổ trong quá trình đổ.
b) Hủy bỏ tất cả các vật liệu vết hoàn toàn vào cuối mỗi ca làm việc.
