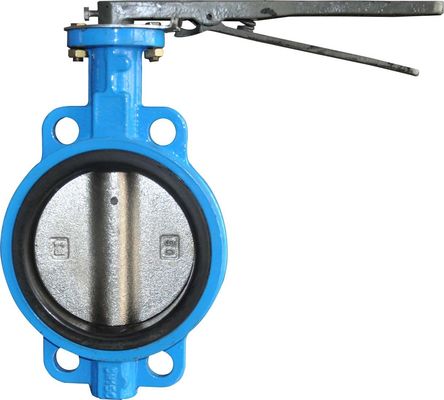

Van kim loại có gắn van kim loại với bộ truyền động bằng khí nén D373H-10K

Van bướm Wafer, sắt dẻo cơ thể / đĩa, Epoxy Powder Coating Đối với Wate r

1. TÓM T INTT GIỚI THIỆU:

Van bướm được điều khiển bởi dạng quay đĩa 0 ° đến 90 °, có thể được áp dụng để cắt hoặc điều chỉnh

Dòng chảy của môi trường.

Van có thể được kích hoạt bằng đòn bẩy hoạt động, bộ truyền động bánh xe điện hoặc thiết bị truyền động khí nén.

Sử dụng rộng rãi cho cấp nước uống, xử lý nước thải, nhà máy điện, cung cấp khí đốt,

Hệ thống không khí ấm áp, nhà máy luyện kim, đóng tàu, dệt may, dầu khí, hóa học hoặc các ngành công nghiệp nhẹ khác.

2. Đặc điểm kỹ thuật

3. Đ FEC ĐIỂM

⊙ Kim loại gắn, con dấu tốt

⊙ Trọng lượng thấp

⊙ Điện trở dòng chảy thấp

⊙ Moment vận hành nhỏ

⊙ Dễ dàng cài đặt và bảo trì

⊙ Mở rộng 90 ° dễ dàng hơn

4. TIÊU CHUẨN ÁP DỤNG

1. Thiết kế theo: API 609

2. Tiêu chuẩn kiểm tra theo: JIS B2003

3. Kết nối mặt bích theo tiêu chuẩn: JIS B2212

4. Mặt đối mặt với tiêu chuẩn theo: JIS B2002

5. Tên của một phần Chất liệu Spec

6. Hoạt động:

6.1. Hai mặt bích ống phải được trơn.

6.2. Đặt van bướm vào đường ống, cố định lỗ định hướng đầu tiên.

7. Giao hàng tận nơi:

Khi giao hàng hoặc lưu trữ van bướm, nên giữ trong môi trường khô và mát.

8. Lưu ý:

8.1. Mặt bích ống phải giống với mặt bích van bướm.

8.2. Kiểm tra van trước khi lắp, môi trường nên tương ứng với van bướm

đặc điểm kỹ thuật.

8.3. Trước khi mở van bướm, kiểm tra đĩa mà không có bụi bẩn.

8.4. Đĩa phải được tắt khi lắp đặt.

8.5. Điều chỉnh ống nối trước khi lắp.

8.6. Mặt bích kết nối nên được song song.

8.7. Sau khi lắp đặt, đĩa kiểm tra áp suất phải là nơi mở.

8.8. Nếu bướm không thể mở hoặc đóng tự nhiên, vui lòng kiểm tra cẩn thận, không thể tấn công, đánh bóng hoặc

Sử dụng đòn bẩy mở rộng.

8.9. Khi bảo trì hoặc vận hành, phải kiểm tra thân, đòn bẩy, hộp số hoặc bộ truyền động có chính xác

kết nối. Nếu không, thân sẽ được đẩy bằng áp lực ống.

9. Sự cố và giải quyết:

10. Bảo trì

Mở nắp vỏ sâu và thêm một ít bơ trong hai tháng.

Kiểm tra con dấu, bao bì và mặt bích, nếu bị rò rỉ, hãy duy trì ASAP.

Thông số kỹ thuật:

Kích thước: DN50 - 3000
Nhiệt độ: -15 ℃ - 150 ℃
Áp suất: 1.0MPa / 1.6MPa

Nguyên vật liệu
Vật liệu của cơ thể: sắt dẻo (GGG40, GGG50). Gang (GG25), thép không gỉ

Vật liệu của đĩa: Thép không gỉ. Mạ niken, sắt dẻo, nhựa dẻo dễ uốn,

Titanium thép, hợp kim đồng vv

Vật liệu Ghế: Ethylene-Propylene-Diene Monomer (EPDM), Polytetrafluoroethylene (PTFE),

Cao su Nitrile (NBR), Chloroprene, Polyethylen Chlorosulfonat (Hypalon),

Silicon, Fluoroelastomer (VITON), Caoutchouc vv

Vật liệu thân: Thép không gỉ. Thép Carbon, 2Cr13

Van bướm là một loại thiết bị kiểm soát dòng chảy, thường được sử dụng để điều chỉnh một chất lỏng chảy qua một phần của đường ống.
Van tương tự hoạt động với van bi. Một tấm hình tròn phẳng được đặt ở giữa ống.
Tấm có một thanh thông qua nó được kết nối với bộ truyền động ở bên ngoài của van. Xoay bộ truyền động quay
Tấm hoặc song song hoặc vuông góc với dòng chảy. Không giống như van bi, đĩa luôn có mặt trong dòng chảy,
Do đó một áp suất giảm luôn luôn được gây ra trong dòng chảy bất kể vị trí van.

Wafer cao su ngồi Van bướm
